鋼琴和架子鼓是當今樂器行業的主流樂器。這兩種樂器一般都配有踏板控制系統。演奏時，踏板中的機械開關或膠片傳感器由腳控制，產生相應的電信號，輸出相應的音色。這兩種方法分別有以下缺點：


1.機械開關需要直接接觸才能產生電信號。使用時間越長，容易因接觸碰撞而導致零部件老化損壞，從而加快使用壽命；


2.薄膜傳感器還需要直接接觸產生電信號，導致踏板力不均勻。




因此，有必要有一種方法來產生變化的電信號，而不是上述兩種直接接觸，以保證使用的可靠性，同時提高使用質量，延長樂器的使用壽命。

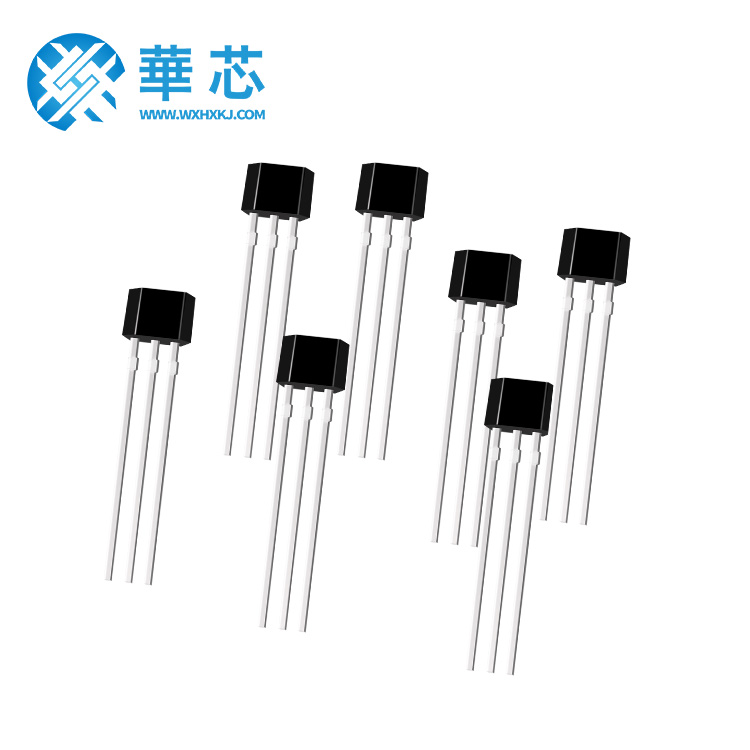

鑒于機械開關可能存在的問題，我們需要一種新的開關模式來改變它。用無觸點霍爾效應開關代替現代樂器踏板機械開關已經成為一個非常好的解決方案。




將控制芯片固定在印刷電路板上，與霍爾元件相連。強磁鋼產生磁場?；魻栐姇r，改變強磁鋼與霍爾元件之間的距離，產生霍爾電位差，形成不同的電壓值。AD轉換模塊形成相應的模擬信號，聲源輸出多種相應的音色。非接觸感應避免了傳統接觸式容易損壞零件的缺點，既保證了靈敏度，又延長了使用壽命。

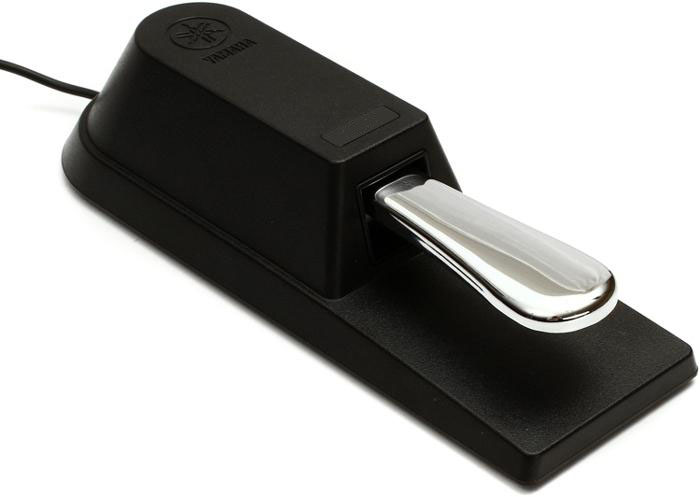

通過踏板中的霍爾元件與強磁鋼之間的無接觸感應連接，踏板踩下時強磁鋼與霍爾元件之間的距離發生變化，通過感應踩下的力度和速度產生相應的電信號，靈敏度高，準確輸出相應的音色，豐富了力度感，充分提高了使用可靠性，有效延長了使用壽命，節約了維護成本。
