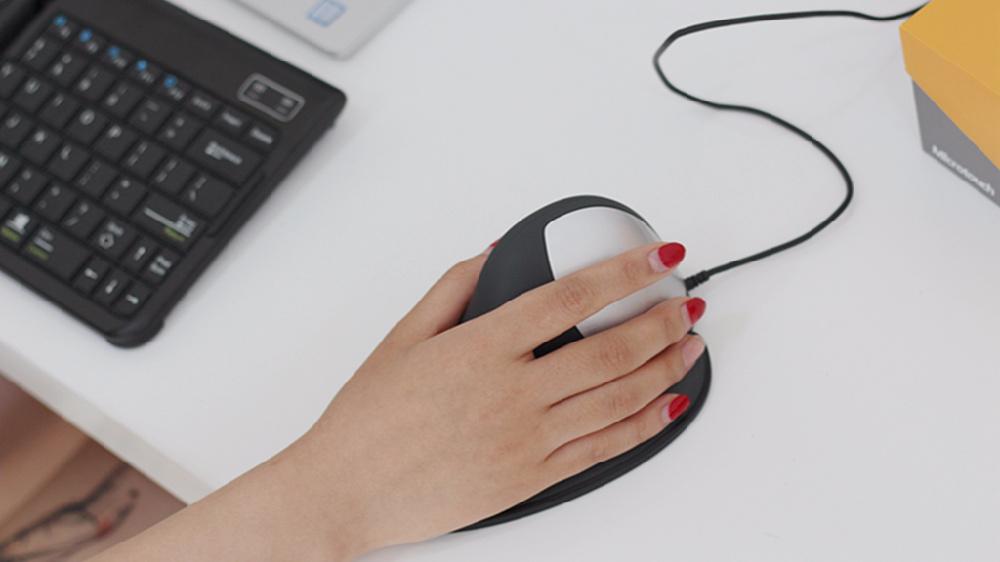

鼠標是計算機的外部輸入設備，也是計算機顯示系統縱橫坐標定位的指示器。鼠標的使用是為了讓電腦的操作更簡單快捷，而不是鍵盤繁瑣的指令。鼠標根據工作原理分為機械鼠標和光電鼠標。機械鼠標主要由滾球、滾輪和光柵信號傳感器組成。當你拖動鼠標時，它帶動滾球旋轉，進而帶動滾輪旋轉。安裝在滾筒末端的光柵信號傳感器收集光柵信號。傳感器產生的光電脈沖信號反映了鼠標在垂直和水平方向的位移變化，然后通過計算機程序的處理和轉換控制光標箭頭在屏幕上的移動。




現有機械鼠標上的左右鍵和滾輪為機械結構，左右鍵按下后與PCB上的電路接觸，從而輸出電信號觸發設置鍵命令，滾輪通過編碼器中的檢測觸點偏轉，并通過引腳輸出的電位差檢測旋轉方向，從而進行上翻或下翻的交互操作，兩者都需要與PCB上的電路連接，防水效果有限。


此外，機械按鍵在長期觸摸過程中容易損壞，觸摸和旋轉時編碼器中帶觸點的彈片磨損嚴重，會影響鼠標的使用壽命，需要有針對性地進行改進設計。


一種基于線性霍爾元件應用的霍爾傳感防水鼠標，包括鼠標底板、固定安裝在鼠標底板上的印刷電路板和可旋轉安裝在印刷電路板上方的滾輪，印刷電路板上固定安裝有與鼠標左鍵和右鍵對應的霍爾微動開關。




基于線性霍爾元件的輸出電壓隨感應磁場強度線性變化的工作特性，通過滾輪的轉動帶動極性交替的磁場通過雙線性霍爾元件，由單片機接收兩個線性霍爾元件A輸出的電壓，使電壓變化識別通過的磁場為N極或S極，通過識別S極和N極的變化方式來檢測滾輪的反轉，從而執行上翻或下翻的命令。有了霍爾微動開關，輸出電壓也是由磁場感應的，不需要與PCB電路接觸和引腳連接，這樣就可以在PCB電路板外層獨立設置防水涂層，大大增強了防水效果，實用性更強。


與傳統鼠標中編碼器中接觸彈片的摩擦傳動相比，兩個引腳向PCB電路板上的單片機輸出電勢，編碼器內部長期使用磨損較大，使用壽命較短。這種情況下的感應觸發器更靈敏，使用壽命更長。
